一、概述:
SBWZ-2480、SBWZ-2460 导轨式安装热电阻温度变送器、隔离型、非隔离型、SBWZ/R导轨式安装热电阻、热电偶温度变送器与DCS、PLC等工业测控系统配合使用,用来完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境下的 可靠性,按电磁兼容性标准设计,调制是变压器隔离技术,完成输入、输出、电源为相互隔离。在模块内部电路设计上,以第功耗,低温漂移,元器件能稳定工作,同时产品设有输入保护,干扰抑制,隔离功能。
SBWZ-2480、SBWZ-2460 导轨式安装热电阻温度变送器用于石油、化工、发电厂、啤酒厂、医药、水泥、纺织、食品、环境监测、锅炉、橡胶等工业**。
二、技术参数:
测量精度:热电阻0.2F.S% 热电偶0.5%
输入信号:直流线性信号
输出信号:两线制24V\4-20mA(0-10V)
工作环境:-20~50℃相对湿度≤85%无腐蚀性气体、无强烈震动场合。
输入阻抗:250Ω+输出负载电阻
输出负载电阻:大于550Ω
隔离:输入、输出间相互隔离
绝缘电阻:输入、输出≥100MΩ
绝缘强度:输入、输出端子间1000VDC/分钟

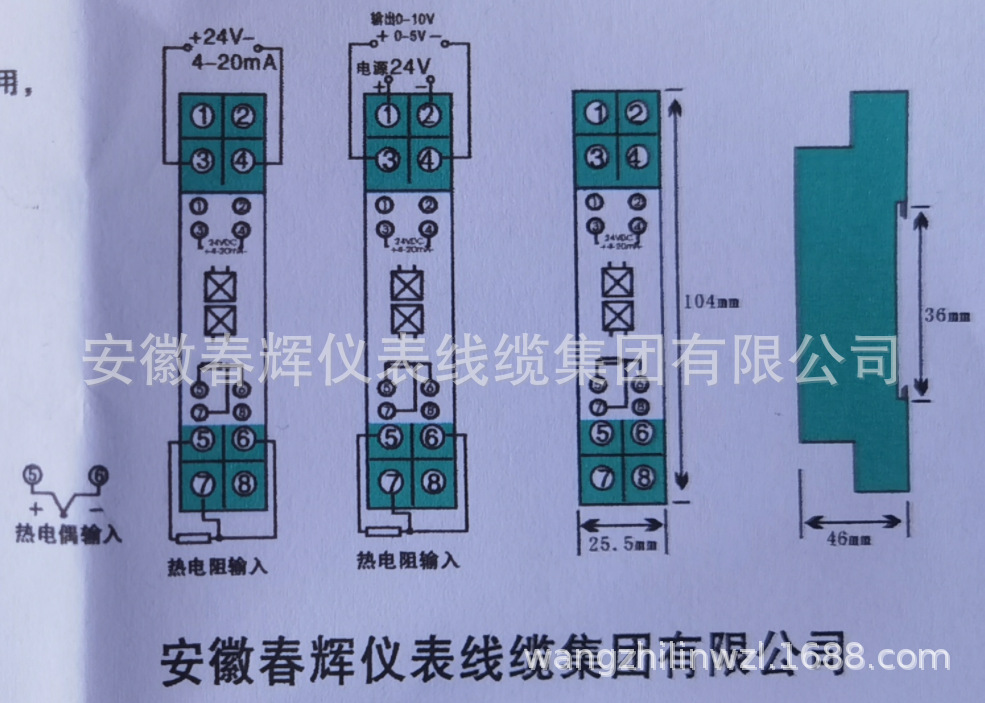

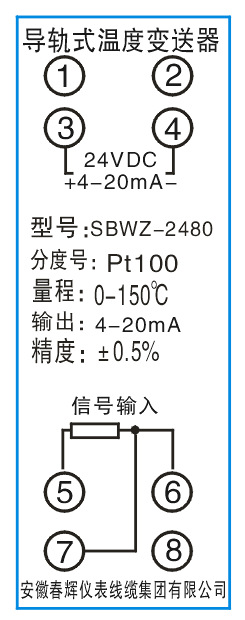

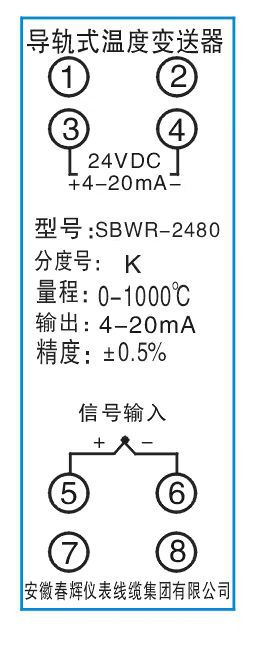

三、产品接线:

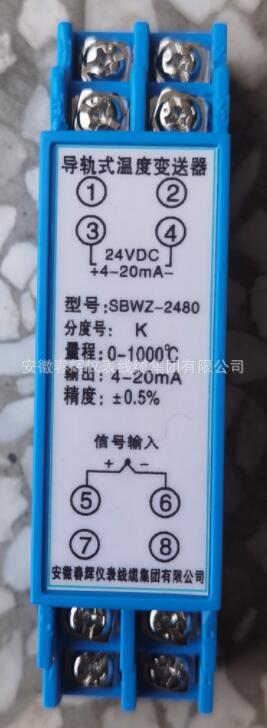

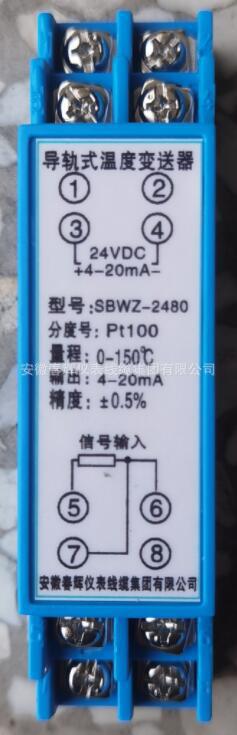

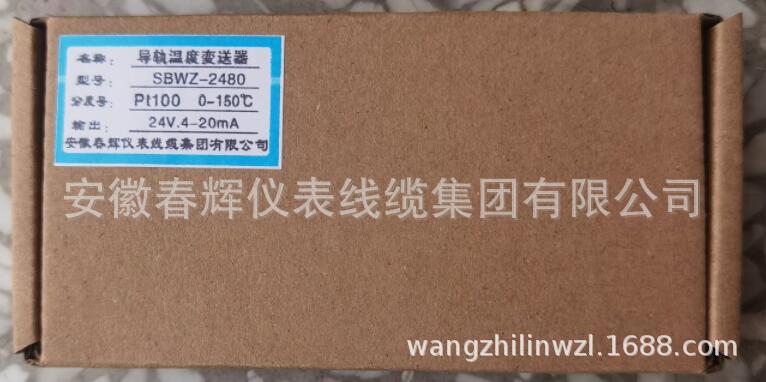

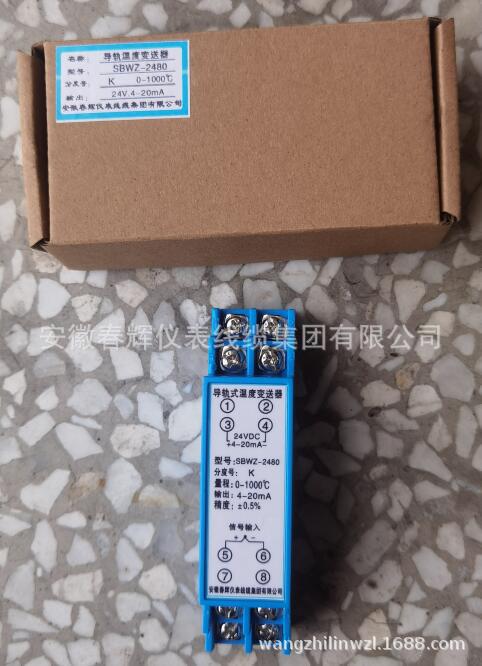

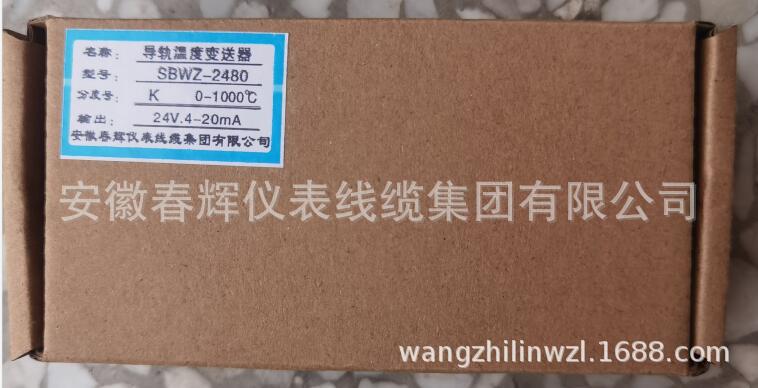

四、产品照片:
