产品名称: 一体化声光报警温度变送器
产品型号: SWP-XET100-CH
产品展商: 春辉
简单介绍
一体化声光报警温度变送器,SWP-XET100现场LED显示温度变送控制器是本公司推出的现场变送单元。


一体化声光报警温度变送器的详细介绍

一、概述:
       一体化声光报警温度变送器,SWP-XET100现场LED显示温度变送控制器是本公司推出的现场变送单元。采用铝合金外壳的的铂电阻传感器或热电偶传感器,抗腐蚀,抗过载稳定性好,精度高,集测量显示变送,控制,通讯为一体。可应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。
二、工作原理:
       一体化声光报警温度变送器,SWP-XET100现场LED显示温度变送控制器仪表通过温度传感器把温度信号变为电信号,再由前置放大器把这些电信号放大过滤波,送往CPU的A/D转换模块进行模拟量到数字量的变换。后有CPU进行数据处理并显示PWM输出。
三、一体化声光报警温度变送器,SWP-XET100现场LED显示温度变送控制器参数:
测量范围:-200℃~600℃

精度:0.5%或0.2%

外形尺寸: LED显示:Φ100×60

显示:4位LED显示

输出特性:带上下限控制或报警输出

继电器接点容量3A/250VAC

SSR可控硅触发信号0.5A/400V

SCR固态继电器触发信号300mA/6V

通讯功能:RS485或RS232通讯方式(波特率 1200~9600pbs)

适用环境:相对湿度≤90%,温度-10~50℃

连接方式:温度传感器直径Φ8~Φ25或根据用户要求

供电方式:AC220V或DC24V
四、一体化声光报警温度变送器,SWP-XET100现场LED显示温度变送控制器规格型号:



                        型号
undefined


型 号

代 码

说 明

SWP-XET100

-□

□□

□-

□-

□□-

-□

(□)

现场LED显示温度变送控制器

通讯方式

0

2

8

















无通讯

RS232

RS485

输出方式

□□















参见“输出方式”

远程连接方式和材料

R

G













外螺纹G1/2(不锈钢 1Gr18Ni9Ti)

外螺纹M20×1.5(不锈钢 1Gr18Ni9Ti)

外壳类型

A











铝外壳LED现场指示,放等级IP65

测量范围

□□









参见“输入类型”

报警

方式







参见“报警输出方式”

第二报警

方式





参见“报警输出方式’

供电方式

N

W



AC220V(可省略)

DC24V

温度传感器

插入深度

(□)

参见“外形结构图“,填上具体的数值,单位mm

※: 温度变送器环境温度>60℃时请订货注明

★变送输出方式:

选型代码

00

01

02

03

04

05

06

07

08

09

输出方式

无输出

继电器

4~20mA

0~10mA

1~5V

0~5V

SCR输出

SSR输出

规格

SOT输出

★输入类型:

代码

输入类型

输入范围

代码

输入类型

输入范围

代码

输入类型

输入范围

08

Cu50

-50.0~150.0℃

09

Pt100

-199~850℃

10

Pt100.1

-199.9~320.0℃

★报警输出方式:

代码

N

H

L

报警方式

无报警(可省略)

上限控制/报警

下限控制/报警







SWP-XET100现场LED显示温度变送控制器选型 上传日期:2013-06-05 文件大小:1.08MB



指示

说明

测量范围

-200℃~600℃

精度

0.5%或0.2%

外形尺寸

LED显示:Φ100×60

显示

4位LED显示

输出特性

带上下限控制或报警输出

继电器接点容量3A/250VAC

SSR可控硅触发信号0.5A/400V

SCR固态继电器触发信号300mA/6V

通讯功能

RS485或RS232通讯方式(波特率 1200~9600pbs)

适用环境

相对湿度≤90%,温度-10~50℃

连接方式

温度传感器直径Φ8~Φ25或根据用户要求

供电方式

AC220V或DC24V

 五、产品接线图:

undefined

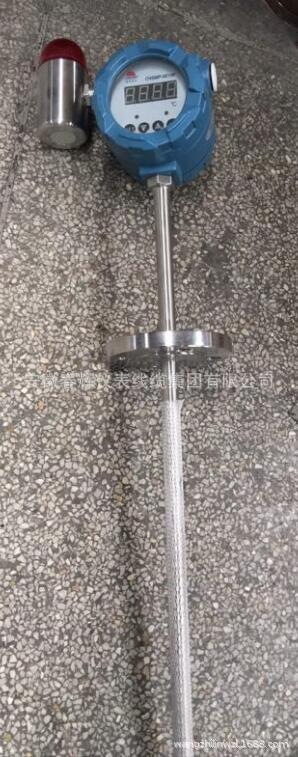

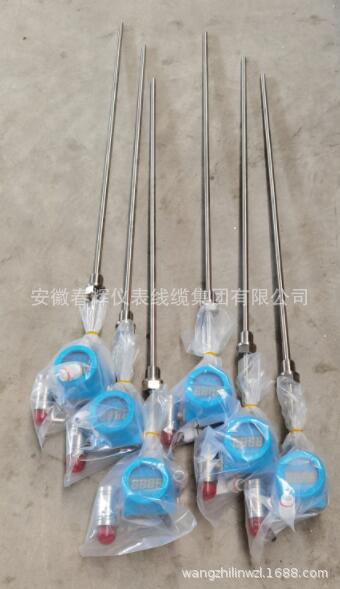

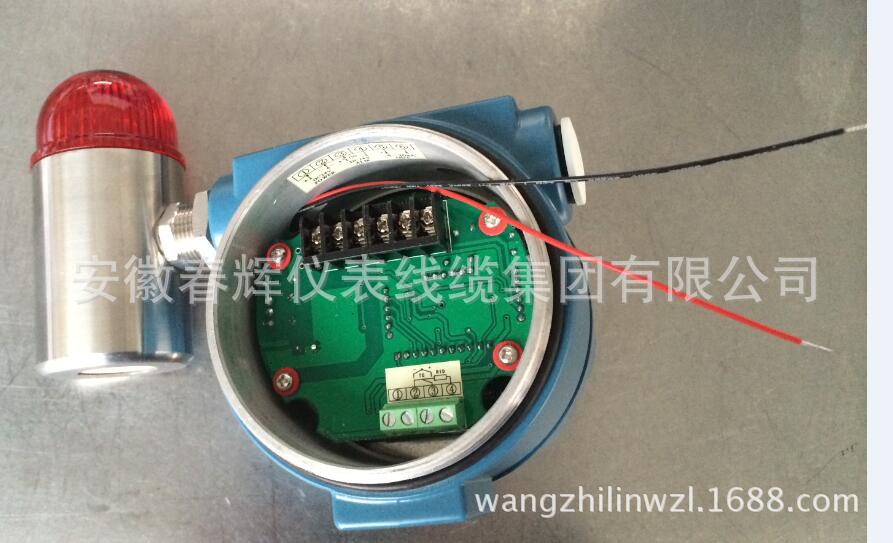

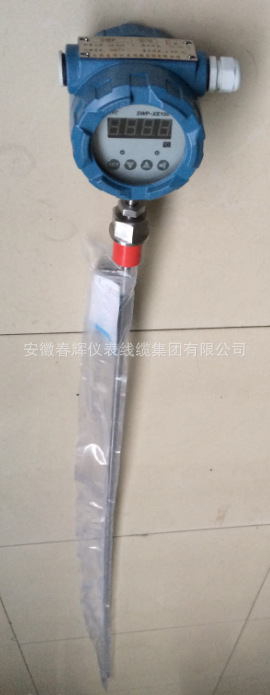

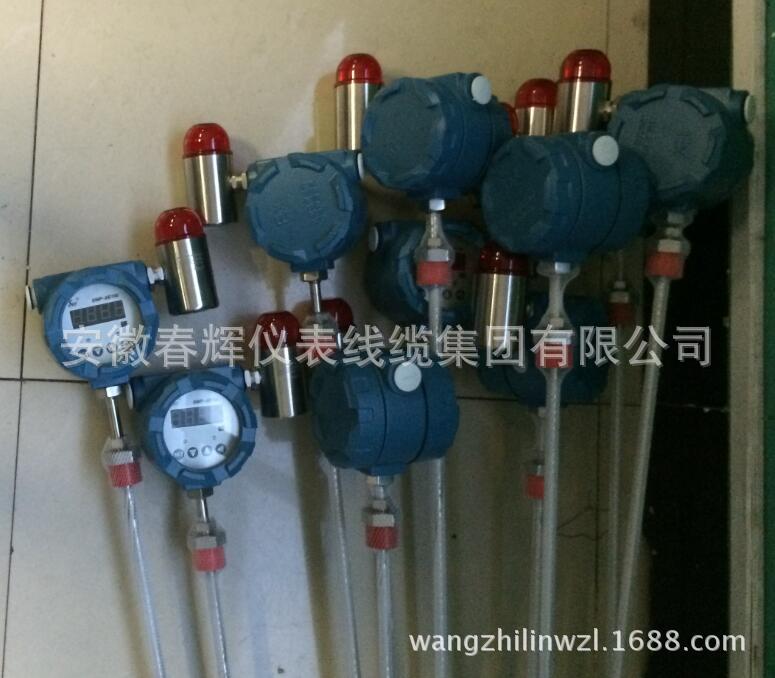

六、产品照片:

SWP-XET100现场LED显示温度变送控制器SWP-XET100现场LED显示温度变送控制器1

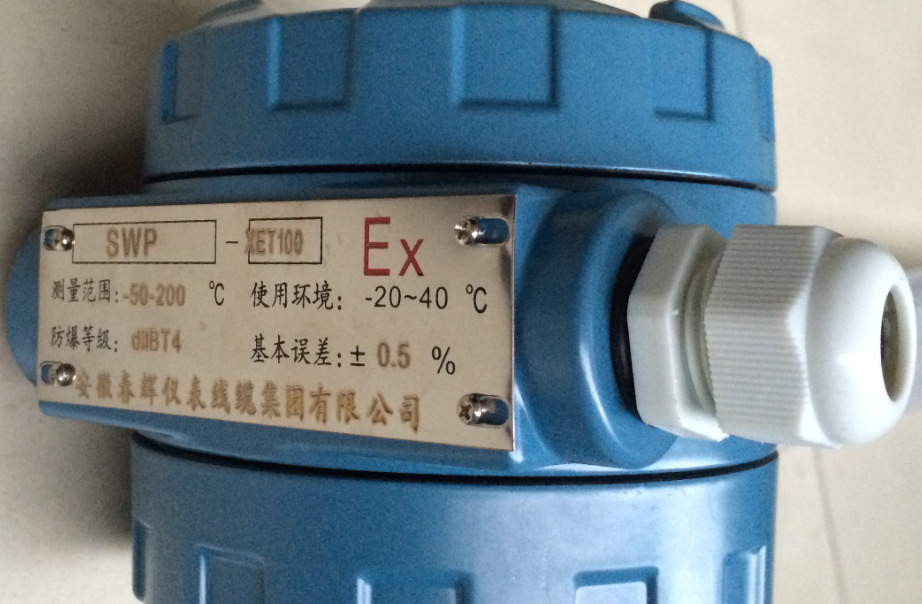

SWP-XE100标牌

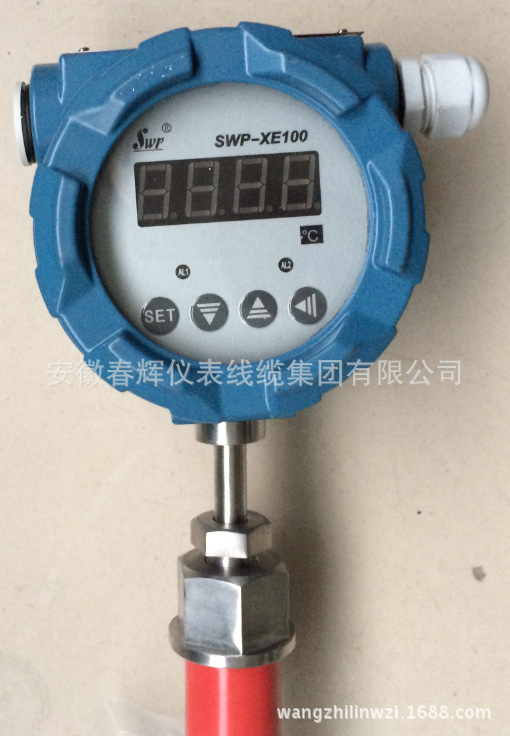

SWP-XE100
undefined

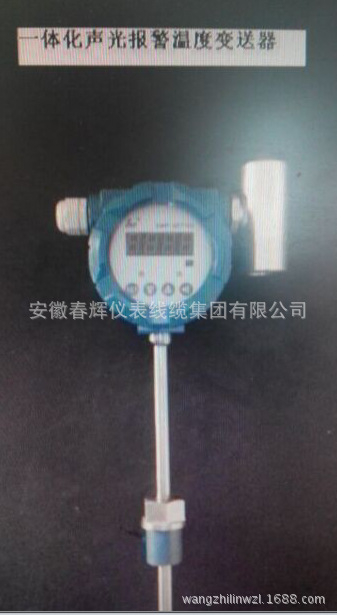

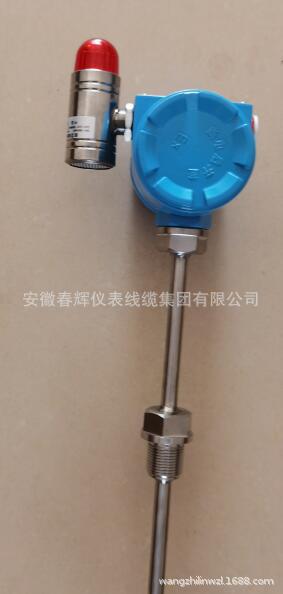

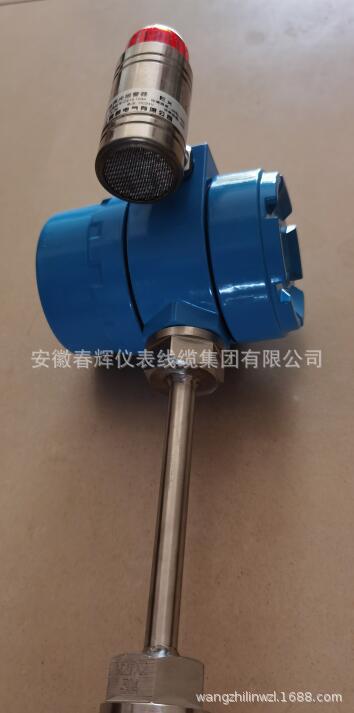

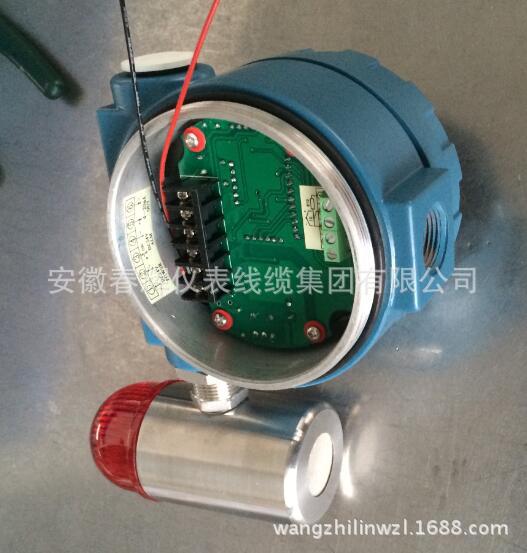

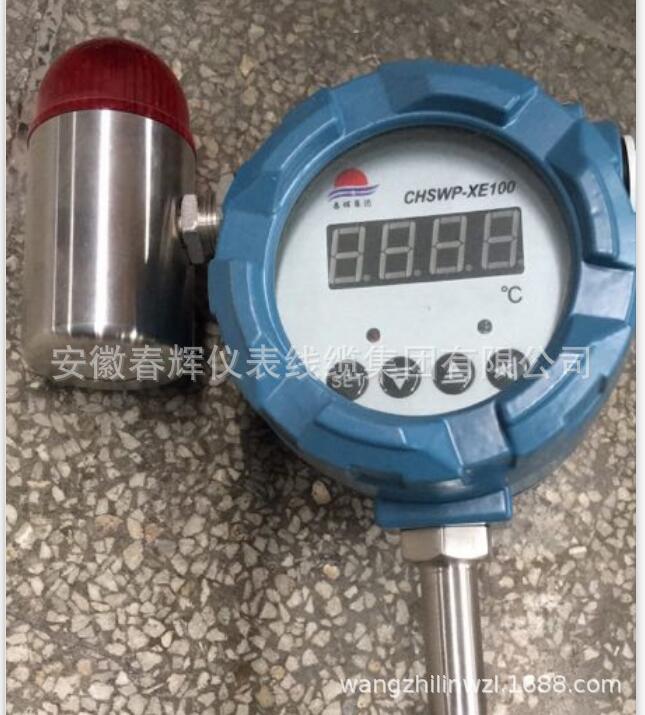

带声光报警的照片

一体化声光报警温度变送器undefined

undefined


 undefined

undefined
undefined

undefined
undefined
undefined

undefined
undefined
