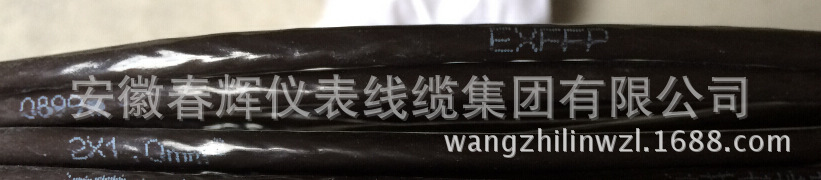

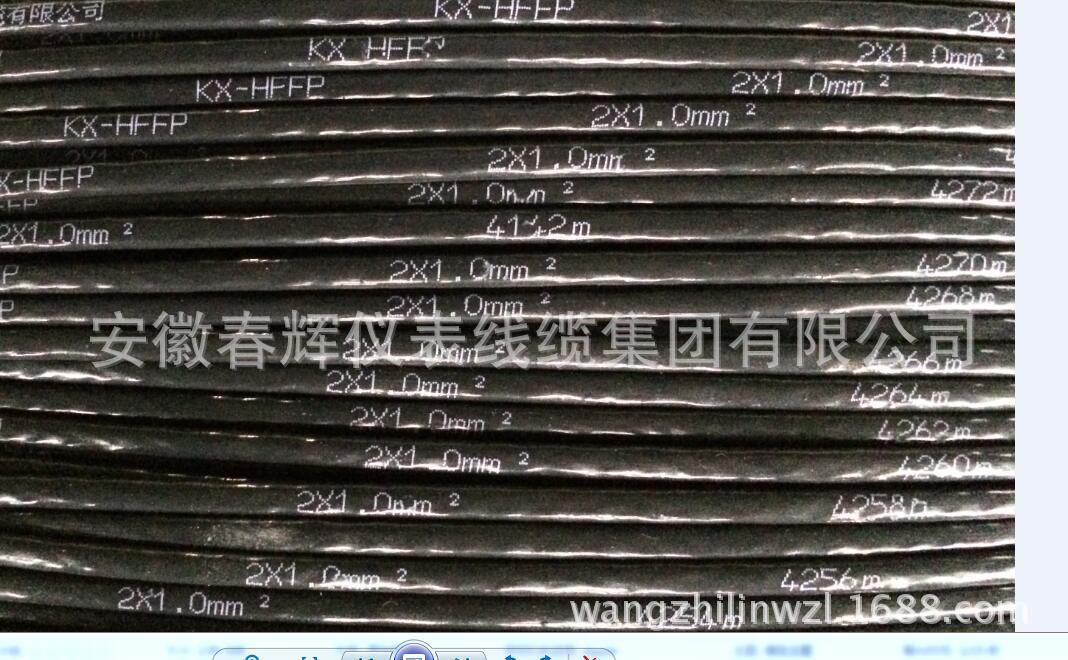

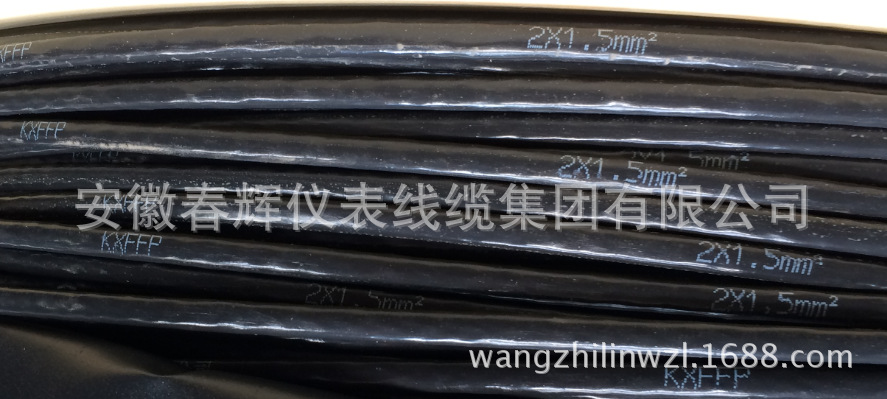

ZRB-KX-HA-FP2FP2-5*2*1.5
一、概述: 氟塑料绝缘耐高温补偿电缆适用于电力、玻璃、陶瓷、钢铁、石油、化工、冶金、等高温范围内多点测温;该电缆具有防潮、防燃、耐酸碱、耐高温、耐老化等特点,该产品的电绝缘性能,具有对屏蔽和总屏蔽的电缆地防止外界干扰,测量精度. 二、执行标准: 氟塑料绝缘耐高温补偿电缆产品执行GB/4989-94等效用584-3标准 阻燃特性符合GB/T1830.3(60332-3)规定要求 三、使用条件: 1、环境温度-60℃~+275℃ 2、电缆敷设温度应不低于-20、,的允许弯曲半径 ①无铠装层的电缆应不低于电缆外径的10倍; ②有铠装层或具有总屏蔽结构的电缆不小于电缆外径的12倍.
四、耐高温补偿电缆产品品种及型号如表:
型号
线芯材料
线芯型式
线芯截面mm2
导体结构
根/直径mm
SC
补偿导线合金丝
单股线芯
0.5
1/0.8
KC
1.0
1/1.13
KX
1.5
1/1.37
NC
2.5
1/1.76
NX
多股线芯
7/0.3
JX
7/0.43
TX
7/0.52
EX
19/0.41
五、型号结构组合型式及型号 项目用字母、数字代号含义: ①型号结构组合型式(编制方法)说明 ②型号项目用字母、数字代号含义说明
注:要求阻燃应在型前加ZR本安电路用应在型号前加IA 举例:配用E分度号一般级耐温200℃补偿型多股1.0m㎡截面铝复合带分对屏蔽的五对热电偶补偿电缆表示为: EX-HS200-FP3F-R 5×(2×1.0)
六、要求: 1、电压及绝缘电阻 ① 耐高温补偿电缆成品经受50Hz、500V电压试验1分钟不击穿; ② 耐高温补偿电缆成品线芯间及线芯与屏蔽间的绝缘电阻,在空气温度为15℃~+35℃,相对湿度不过80%时,每根1米5MΩ ③具有分对屏蔽或分屏蔽和总屏蔽的补偿电缆屏蔽成品,分屏蔽和分屏蔽间,分屏蔽和总屏蔽间的绝缘电阻不小于1MΩ.KM。 2、成品电缆的长期允许工作温度为200℃。 七、规格及外径如表:
八、产品型号及名称:
①补偿导线
注: 1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的项,如EX-FF EX-FPF等。 2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可,如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。 3、本公司还可生产聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆,如:KXHF4
