产品名称: 电机绕组引接软电缆和软线
产品型号: JE、JEH、JEM、JH
产品展商: 春辉
简单介绍
电机绕组引接软电缆和软线适用于永久地与电机绕组连接并引出机壳或绕组与电机上的接线柱连接用电缆。其长期工作温度蕞高为90℃,敷设时蕞大弯曲半径大于电缆外径的4倍。


电机绕组引接软电缆和软线的详细介绍

电机电缆
JE、JEH、JEM、JH型电机绕组引接软电缆和软线(JB6213.3-92)

一、特性及用途:
     该型号产品用于直接永久地与电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接。
      电缆(电线)的连续运行导体温度为90℃
      电缆(电线)敷设时允许弯曲半径应不小于电缆(电线)外径的4倍。
二、型号及名称:

     JE(JFE)    铜芯乙丙橡皮绝缘电机绕组引接电缆(电线)
     JEH(JFEH) 铜芯乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)

电机绕组引接软电缆和软线JEM(JFEM) 铜芯乙丙橡皮绝缘氯醚护套电机绕组引接电缆(电线)

电机绕组引接软电缆和软线JH(JBYH)  铜芯氯磺化聚乙烯绝缘电机绕组引接电缆(电线)

三、结构:
      1. 镀锡铜导体
      2.隔离层(如果有的话)
      3.橡皮绝缘层
      4. 橡皮护套层
四、规格及参考数据:

表1­
                           JE   JH    JEH   JEM

标称截面mm2

根数/

单线

直径

mm

500V

1000 V

3000V

6000V

20℃时

导体直

流电阻

不大于

Ω/ km

绝缘

标称

厚度mm

蕞大外径mm

电缆参考重量(kg/km)

绝缘

标称

厚度mm

蕞大外径mm

电缆参考重量(kg/km)

绝缘

标称

厚度mm

蕞大

外径

mm

电缆参考重量(kg/km)

绝缘

标称

厚度mm

蕞大外径mm

电缆参考重量(kg/km)

0.5

16/0.20

0.8

3.3

-

1.4

4.5

-

-

-

-

-

-

-

­40.1

26.7

20.0

13.7

8.21

5.09

3.39

1.95

1.24

0.795

0.565

0.393

0.277

0.210

0.164

0.75

24/0.20

0.8

3.5

16

1.4

4.7

19

-

-

-

-

-

-

1.0

32/0.20

0.8

3.7

19

1.4

4.9

22

-

-

-

-

-

-

1.5

30/0.25

0.8

4.0

25

1.4

5.2

29

-

-

-

-

-

-

2.5

49/0.25

0.9

4.6

40

1.4

5.6

44

2.8

8.5

82

-

-

-

4

56/0.30

1.0

5.4

57

1.4

6.3

61

2.8

9.1

103

-

-

-

6

84/0.30

1.0

6.5

79

1.5

7.5

84

2.8

10.1

134

-

-

-

10

84/0.40

1.2

7.9

127

1.5

8.5

134

2.8

11.1

178

-

-

-

16

126/0.40

-

-

-

1.5

9.6

193

2.8

12.4

251

5.0

17.2

382

25

196/0.40

-

-

-

1.6

11.4

309

2.8

13.8

362

5.0

18.6

518

35

276/0.40

-

-

-

1.6

12.8

401

2.8

15.2

464

5.0

20.0

624

50

396/0.40

-

-

-

1.7

14.8

546

2.8

17.1

608

5.0

22.1

779

70

360/0.50

-

-

-

1.8

17.2

753

2.8

19.2

822

5.0

24.2

1015

95

475/0.50

-

-

-

2.0

19.7

1017

3.0

22.0

1102

5.0

26.3

1287

120

608/0.50

-

-

-

2.2

21.9

1249

3.0

23.5

1338

5.0

27.8

1539

 表2



标称

截面                   mm2

根数单线/

直径mm

JEH

JEM



20℃时导体直流电阻不大于Ω/ km

500V

1000 V

3000V

6000V

绝缘

标称

厚度mm

护套标称厚度mm

蕞大外径mm

电缆参

考重量kg/km

绝缘

标称

厚度  mm

护套标称厚度mm

蕞大外径mm

电缆参考重量kg/km

绝缘

标称

厚度  mm

护套标称厚度mm

蕞大外径mm

电缆参考重量kg/km

绝缘标称厚度mm

护套标称厚度mm

蕞大外径mm

电缆参考重量kg/km

0.5

16//0.20

0.6

0.8

4.3

20

1.0

0.8

5.1

23

-

-

-

-

-

-

-

-

40.1

0.75

24//0.20

0.6

0.8

4.5

25

1.0

0.8

5.4

34

-

-

-

-

-

-

-

-

26.7

1.0

32//0.20

0.6

0.8

4.7

29

1.0

0.8

5.5

38

-

-

-

-

-

-

-

-

20.0

1.5

30//0.25

0.6

0.8

5.0

36

1.0

0.8

5.9

45

-

-

-

-

-

-

-

-

13.7

2.5

49//0.25

0.8

1.0

6.2

58

1.2

1.0

7.1

69

2.3

1.4

10.3

119

-

-

-

-

8.21

4

56//0.30

0.8

1.0

6.8

77

1.2

1.0

7.7

90

2.3

1.4

11.0

143

-

-

-

-

5.09

6

84//0.30

0.8

1.0

7.5

100

1.2

1.0

8.4

116

2.3

1.4

12.0

184

-

-

-

-

3.39

10

84//0.40

1.0

1..2

10.0

176

1.4

1.2

10.9

195

2.5

1.4

14.0

247

-

-

-

-

1.95

16

126//0.40

1.0

1..2

11.2

238

1.4

1.2

12.0

259

2.5

1.4

15.2

316

3.5

1.8

18.0

441

1.24

25

196//0.40

1.0

1.4

13.7

363

1.4

1.4

14.6

389

2.5

1.6

17.8

449

3.5

2.0

20.6

601

0.795

35

276//0.40

1.0

1.4

14.9

460

1.4

1.4

15.7

493

2.5

1.6

18.9

561

3.5

2.0

21.7

718

0.565

50

396//0.40

1.2

1.6

17.1

627

1.6

1.6

17.9

658

2.5

1.8

20.9

734

3.5

2.0

23.3

871

0.393

70

360//0.50

1.4

1.6

19.6

849

1.6

1.6

20.5

886

2.5

2.0

24.0

983

3.5

2.5

27.0

1185

0.277

95

475//0.50

1.4

1.6

21.9

1129

1.8

1.6

22.8

1169

2.8

2.0

26.5

1293

3.5

2.5

28.9

1471

0.210

120

608//0.50

1.6

1.8

24.6

1412

1.8

1.8

25.0

1437

2.8

2.1

28.6

1555

3.5

2.5

30.8

1735

0.164

 五、产品主要技术要求:
      1、电缆(线)导体结构符合表1、2及GB3956的规定;
      2、绝缘橡皮性能符合GB7594.8的规定,绝缘标称厚度符合表1、2规定,绝缘平均厚度不小于标称值,其蕞薄点厚度应不小于标称值的90%-0.1 mm;
     3、护套橡皮性能符合JB6213.1规定,护套标称厚度符合表1、2规定,护套平均厚度应不小于标称值,其蕞薄点厚度应不小于标称值的85%-0.1 mm;
    4、成品电缆(线)导电芯直流电阻在20℃时,符合表1、2规定;
    5、成品电缆(线)的弯曲性能满足JB6213.1-92规定;
    6、成品电缆(线)的热效应性满足JB6213.1-92规定;
    7、成品电缆(线)的耐溶剂性(二甲苯) 满足JB6213.1-92规定;
    8、成品电缆(线)的耐浸渍漆性(双酚A环氧无溶剂浸渍漆) 满足JB6213.1-92规定;
六、交货长度:
电缆(线)标称截面35 mm2及以下交货长度不应小于50米,允许不小于5米的短段电缆交货;标称截面35 mm2以上电缆(线)交货长度不小于20米,允许不小于2米的短段电缆交货。短段电缆(线)交货数量不超过交货总长度的10%。根据双方协议,允许以任何长度的电缆(线)交货,长度计算误差不超过±0.5%。

 undefined

undefined
JEH95
undefined

undefined

undefined


undefined
undefined
undefinedJEH95合格证

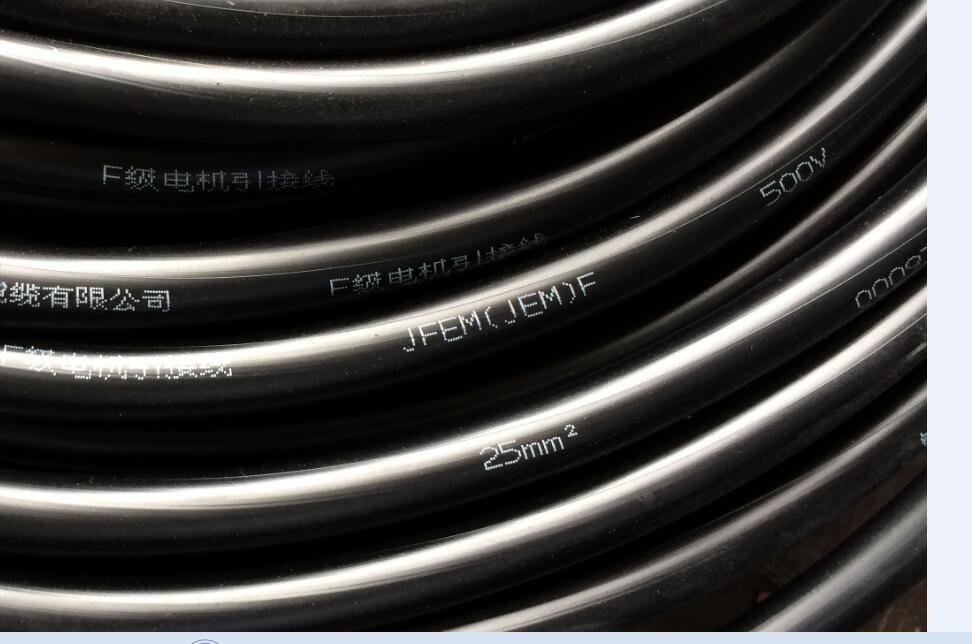

JEM
