产品名称: 电接点双金属温度计
产品型号: WSSX-411
产品展商: 春辉
简单介绍
电接点双金属温度计,WSSX系列双金属温度计是一种现场检测工业仪表,直接从读数盘上读出被测气体、液体和蒸汽中的温度,适用于石油化工、矿井、冶金、纺织、军工、制药、食品等部门的中、低温环境中的现场测温和控制。本系列产品具有反应灵敏、易读数、抗振动、无汞害、性能稳定、使用寿命长、外壳防护等级达到IP65等优点,可替代工业玻璃水银温度计而广泛使用。


电接点双金属温度计的详细介绍



电接点双金属温度计
一、用途:
       电接点双金属温度计,WSSX系列双金属温度计是一种现场检测工业仪表,直接从读数盘上读出被测气体、液体和蒸汽中的温度,适用于石油化工、矿井、冶金、纺织、军工、制药、食品等部门的中、低温环境中的现场测温和控制。本系列产品具有反应灵敏、易读数、抗振动、无汞害、性能稳定、使用寿命长、外壳防护等级达到IP65等优点,可替代工业玻璃水银温度计而广泛使用。
      电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。 主要特点 现场显示温度,直观方便;具有自动切断电源和报警功能;安全可靠,使用寿命长;多种结构形式,如“上下限”、“双上限”、 “双下限”,可满足不同客户要求 。
二、结构:
      电接点双金属温度计,双金属温度计由双金属感温元件、支承管、连接装置、指示盘等组成。双金属感温元件采用多圈直螺旋形双金属制成,一端固定,另一端(自由端)连接在芯轴上,当温度变化时,感温元件自由端旋转,由芯轴传动指针,在指示盘上指示出被测介质的温度。双金属温度计按结构形式分为轴向型(角型)、径向型(直径)、万向型三种;按其功能分为普通型(单指标)、带电接点、远传功能、带夜光四种。
      电接点双金属温度计是利用温度变化时带动触点变化,当其与上下限触点接触或断开的同时,使电路中的继电器动作,从而自动控制和报警。
三、主要技术指标:
   1:使用范围:
   -50-50℃;-20-80℃;0-50℃;0-100℃;0-120℃;0-150℃℃;0-200℃;;0-300℃;0-400;0-500℃特殊可定做.
  2:安装罗牙(活动牙和固定牙均可定做)
   27×2mm;3/4;1/2;1/4
  3:适用环境温度-40~+85℃, 相对湿度5~100%。
  4:表盘直径为:60mm,轴向安装型.
热响应时间:≤40S
额定功率:10VA
蕞高电压:380V
四、产品执行标准:
     JB/T8803-1998
     GB3836-83
     标度盘公称直径: 100
    精度等级:1.0、1.5
    热响应时间:≤40s
    防护等级:IP55
   正常工作大气条件:温度-25-+55℃相对湿度≤85﹪。
   设定点误差:设定点误差应不超过基本误差限的1.5倍。
   切换差:切换差误差应不超过基本误差限的1.5倍。
五、型号规格:

型  号 测温范围℃ 精度等级 保护管材料 规 格  L(mm) 安装固定装置
WSSX-400
  -40-+80
  0-+50
  0-+100
  0-+150
  0-+200
  0-+300
  0-+400
  0-+500
1.5
1Cr18Ni9Ti

   304

   316

   316L

哈氏C-276

75
100
150
200
300
400
500
750
1000
无固定装置
WSSX-410
WSSX-480
WSSX-401 可动外螺纹
WSSX-411
WSSX-481
WSSX-402 可动内螺纹
WSSX-412
WSSX-482
WSSX-403 固定螺纹
WSSX-413
WSSX-483
WSSX-404 固定法兰
WSSX-414
WSSX-484
WSSX-405 卡套螺纹
WSSX-415
WSSX-485
WSSX-406 卡套法兰
WSSX-416
WSSX-486

六、使用和维护:
   1、双金属温度计在保管、使用和安装中,应避免碰撞支承管,切勿使支承管弯曲变形及将表壳扳手使用。
   2、各类双金属温度计不宜用于测量敞开容器内介质温度,带电接点温度计,不允许在强烈震动下工作,以免影响接点可靠性。
   3、在压力大于1.5MPa时,应选用JX系列保护管。
七、订货须知:
1、订货时须写明产品的型号、测量范围、连接方式及规格、插深、外壳直径、精度等级、支承管外径等。
2、有特殊要求时,须具体注明。

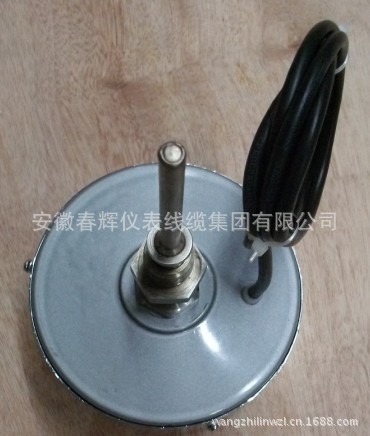

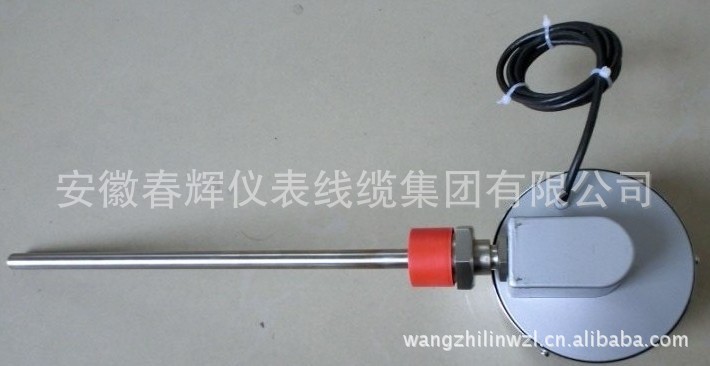

wssx-403照片                                                                  WSSX-401
undefinedundefined

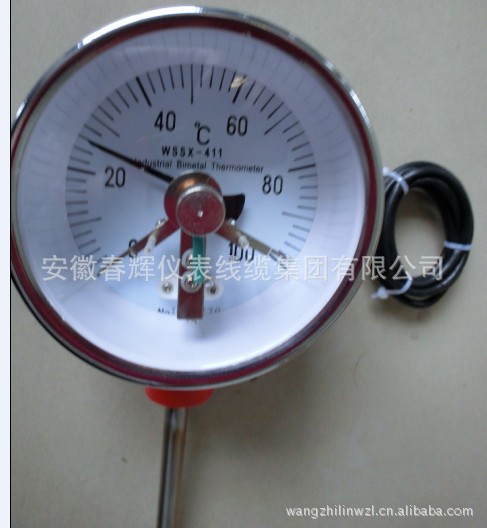

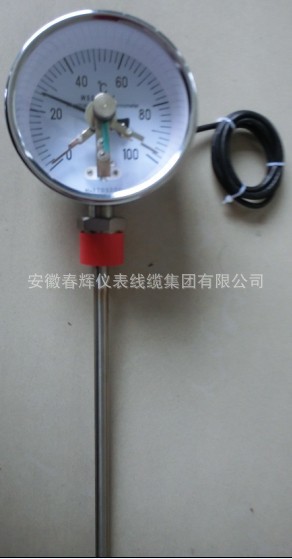

WSSX-401新式
WSSX-401新undefined
WSSX-401新-1
undefined
undefined
undefinedundefined

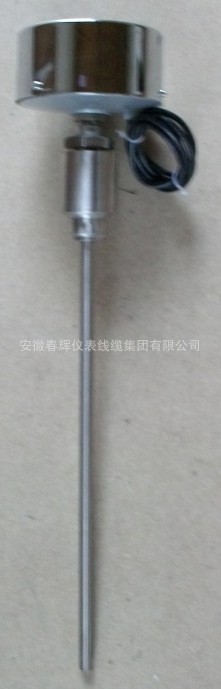

WSSX-402
undefined

undefined
