一、概述: 不锈钢耐震双金属温度计WSSN系列耐震双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量生产过程中的-80℃~+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。该耐震双金属温度计从仪表内部充耐震油,可克服机械振动带来的指针抖动.在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固**等特点,耐震电接点双金属温度计应用于石油、化工、机械、船舶、发电、纺织、印染等工业和部门。公司还可按样品或图纸定做型号热电偶、热电阻、双金属温度计及法兰套管。 二、产品特点: 现场显示温度,直观方便;,使用; 多种结构形式,可不同要求。无汞害,易读数,坚固耐震。 保护管材为1Gr18Ni9Ti不锈钢和钼二钛,承压、防腐能力强。 抽芯式温度计可不停机短时间维护或更换机芯。 不锈钢耐震双金属温度计一体式有轴向型、径向型、135?型、万向型等品种,适应于现场安装的需要。 三、工作原理: 不锈钢耐震双金属温度计,耐震双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出所应的温度值,并且防止环境振动在双金属温度计内部充装硅油或者将双金属温度计显示部分与测量部分分离以达到耐震的效果。耐震双金属温度计又分一体式耐震电接点双金属温度计和分离式耐震双金属温度计两种。 四、执行标准: JB/T8803-1998 GB3836-83 五、其他参数: 标度盘公称直径:60 100 150 精度等级:(1.0),1.5 热响应时间:≤40S 防护等级:IP55 角度调整误差:角度调整误差应不过其量程的1.0% 回差:回差应不大于基本误差限的 重复性:重复性范围应不大于基本误差限的1/2
测量范围℃
适用范围
工业、商业
实验室、小型
-80~+40
√
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
正常工作天气条件
工作场所
温度℃
相对湿度%
掩蔽场所
-25~+55
5~100
户外场所
-40~+85
六、不锈钢耐震双金属温度计规格型号:
型 号
测温范围℃
精度等级
保护管材料
规 格(mm)
安装固定装置
D
L
WSSN-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
无固定装置
WSSN-410
Φ100
WSSN-510
Φ150
WSSN-311
可动外螺纹
WSSN-411
WSSN-511
WSSN-312
可动内螺纹
WSSN-412
WSSN-512
WSSN-313

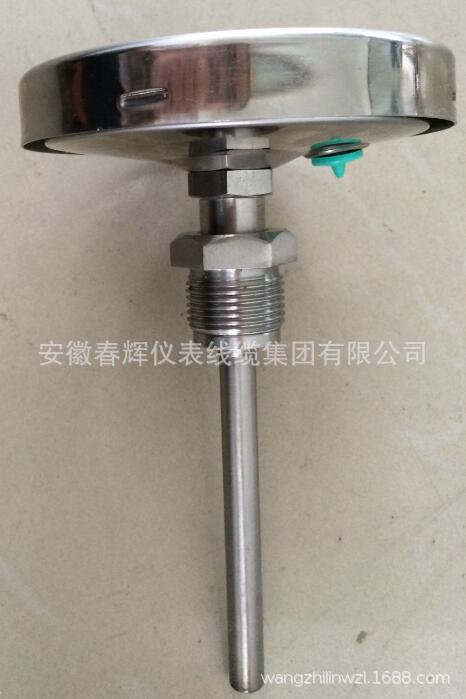

固定螺纹
WSSN-413
WSSN-513
WSSN-314

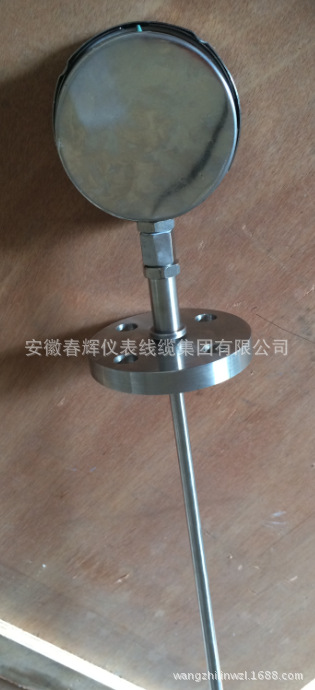

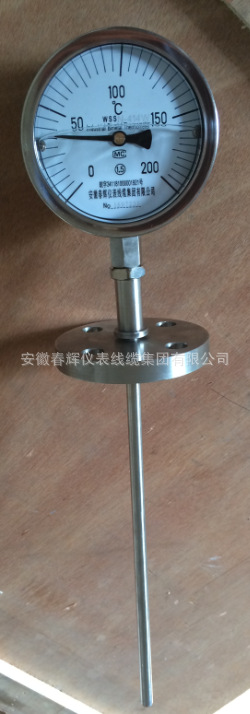

固定法兰
WSSN-414
WSSN-514
WSSN-315
卡套螺纹
WSSN-415
WSSN-515
WSSN-316
卡套法兰
WSSN-416
WSSN-516

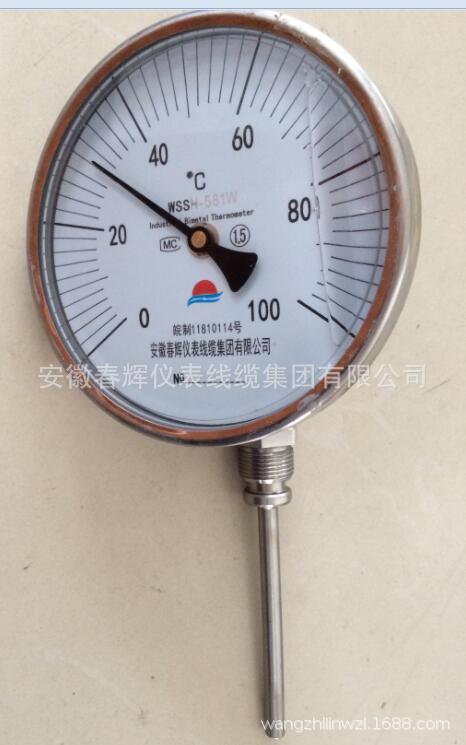

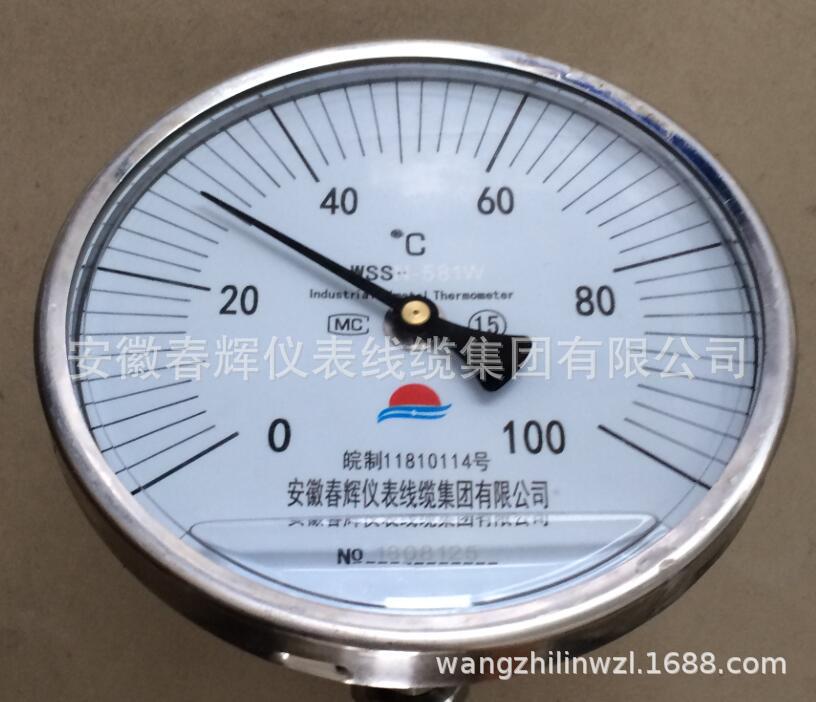

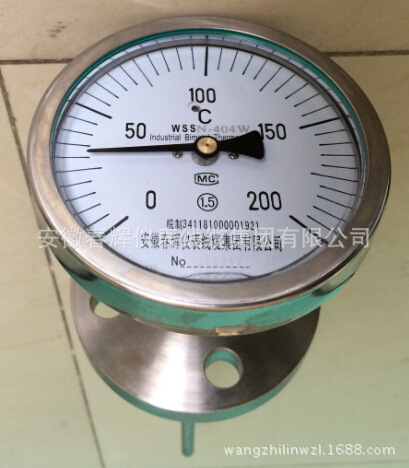

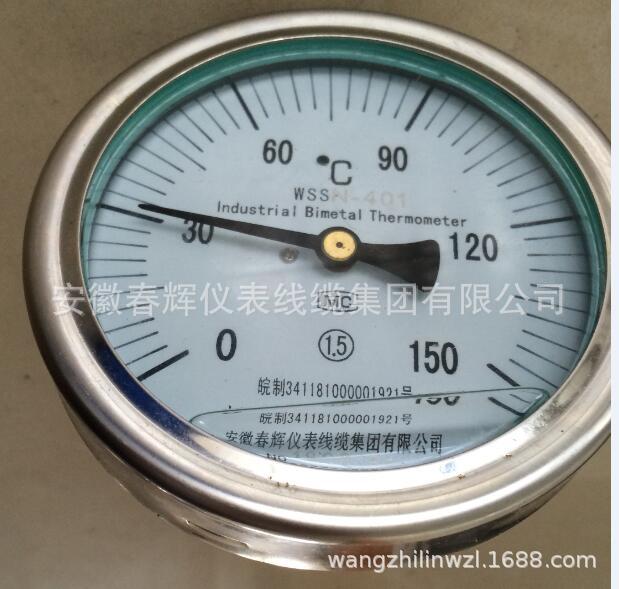

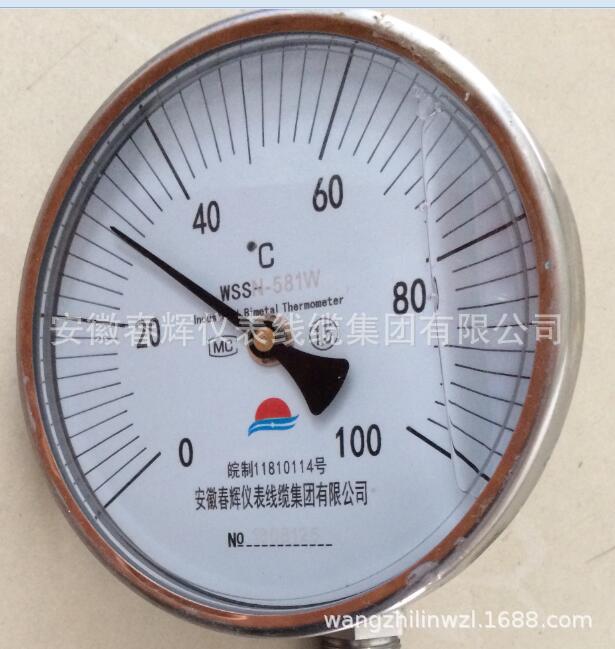

WSSN-401 WSSN-581W 安装在扩大管上
