产品名称: 温度变送器
产品型号: SBWZ-2460 SBWR
产品展商: 春辉
简单介绍
温度变送器SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4~20mA的输出信号,变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。


温度变送器的详细介绍



温度变送器


一、概述:
     SBWR热电偶温度变送器、SBWZ热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式(两根导线作为电源输入,信号输出的公用传输线)。将热电偶、热电阻信号变换成输入电信号或被测温度或成线性的4~20mA的输出信号,变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、温度变送器特点:
1、采用环氧树脂密封结构,因此抗震、耐温,适合在恶劣现场环境中安装使用。
2、现场安装于热电阻、热电偶的接线盒内,直接输出4~20mA,这样既省去较贵的补偿导线费用,又提高了信号长距离传送过程中的抗干扰能力。
3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。
4、量程可调,并具有线性化较正功能,热电偶温度变送器具有冷端自动补偿功能。应用面广,既可与热电偶、热电阻形成一体化现场安装结构,也可作为功能模块安装入检测设备中。
三、主要技术参数:
1、输入:热电阻Pt100、Cu50、Cu100
热电偶K、E、S、B、T、J、N
2、输出:在量程范围内输出4~20mA直流信号可与热电阻温度计的输出电阻信号成线性,可与热电阻温度计的输入温度信号成线性;可与热电偶输入的毫伏信号成线性,也可与热电偶温度计的输入温度信号成线性。
3、基本误差:±0.2%、±0.5%
4、传送方式:二线制
5、变送器工作电源电压蕞低12V,蕞高35V,额定工作电压24V。


温度变送器
6、负载:极限负二载电阻按下式计算
RL(max)=50×(Vmm-12)
即24V时负载电阻可在0~600Ω范围内选用)额定负载250Ω。
注:量程可调式变送器,改变量程时零点与满度需反复调试;电偶型变送器在调试前须预热30分钟。
7、环境温度影响≤0.05%1℃
8、正常工作环境:
a、环境温度 -25℃~+80℃
b、相对湿度5%~95%
c、机械振动f≤55Hz振幅<0.15mm
四、型号、类别:

型号 传感器分度号 蕞大量程规定 规定蕞小值量程范围(上限下限之差)
SBWR-2160 E 0~800℃ 300℃
SBWR-2260 K 0~1300℃ 400℃
SBWR-2360 S 0~1600℃ 600℃
SBWR-2460 B 0~1800℃ 800℃
SBWR-2560 T 0~400℃ 200℃
SBWR-2660 J 0~1200℃ 300℃
SBWR-2760 N 0~1200℃ 400℃
SBWR-4160 E 0~800℃ 300℃
SBWR-4260 K 0~1300℃ 400℃
SBWR-4360 S 0~1600℃ 600℃
SBWR-4460 B 0~1800℃ 800℃
SBWR-4560 T 0~400℃ 200℃
SBWR-4660 J 0~1200℃ 300℃
SBWR-4760 N 0~1200 400℃
SBWZ-2160 Cu50 -50~150℃ 50℃
SBWZ-2260 Cu100 -50~150℃ 50℃
SBWZ-2480 Pt100 0~600℃ 50℃
SBWZ-2460 Pt100 -100~200℃ 50℃
SBWZ-4460 Pt100 -200~600℃ 50℃

五 、主要技术指标 :
热电偶 电动势允许偏差

热电偶类别 分度号 等级 使用温度范围 ℃ 允许偏差Δt ℃
镍铬-铜镍 E 0~600 ±2.5℃或0.75%t
镍铬-镍硅 K 0~800 ±2.5℃或0.75%t
铂铑10-铂铑5 S

0~600

600~1300

±1.5℃或0.25%t
铂铑30-铂铑 B

600~800

800~1600

±4℃或0.5%t
铜-铜镍(康铜) T -40~+350 ±1℃或0.75%t
镍铬硅-镍硅 N -40~1200 ±2.5℃或0.75%t

注:1) t为被测温度(℃)。
      2)允许偏差,取两者中较大的一个值。
         铂热电阻
         铂热电阻的精度等级:A或B级
         分度号:Pt100
         0℃时的电阻值:
         R0=100±0.06Ω(A级)
         R0=100±0.12Ω(B级)
        允许偏差△t(℃):
        ±(0.15+0.002|t|)(A级)
        Pt100
        ±(0.30+0.005|t|)(B级)
       Cu50 ±0.1%RO
       Cu100 ±0.1%RO
       热响应时间:T 0.5<90s
      变送器部件
     输入:
           热电阻:Pt100、Cu50、Cu100
          热电偶:K、E、S、B、T、N
      输出:在量程范围内输出4~20mA直流信号与热电阻的
      输入电阻信号成线性与热电偶输入的毫伏信号成线性
      基本误差:
      计算公式 △=△1+△2
      △1热电偶(阻)允差对应输出基本误差
       △2变送器输出基本误差
       △2=±0.5%FS
     传送方式:
     二线制
      变送器工作电源电压蕞低12V蕞高35V
     额定工作电压24V
     负载:
    极限负载电阻按下式计算:
    RL(max)=50×(Vmin-12)
   (即24V时负载电阻可在0~600Ω范围内选用额定负载250Ω)
    工作条件:
    环境温度:-25℃~80℃(危险场所不高于70℃)
    相对湿度:5%~95%
    机械振动:频率≤55HZ
    振幅<0.15mm
    周围空气中不含有引起变送器腐蚀的介质。
   环境温度影响:≤0.05%/1℃
六、命名方法:


温度变送器

七、接线方式:
热电阻三线制变送器安装接线图

温度变送器

热电阻二丝制变送器安装接线图

温度变送器

热电偶变送器安装接线图

温度变送器

导轨式变送器安装接线图

温度变送器

一体化液晶显示变送器接线图

温度变送器

八、热电偶温度变送器校验步骤:
1、校验时,在输入端接入电位差计,输出信号为电动势,在输出端接上24VDC稳压电源并串接上标准电流表。
2、调零:反接信号输入线,使电位差计输出校验现场室温对应电动势,调整电位器Z,使电流表读数为4mA。
3、调满:正接信号输入线,使电位差计输出满量程对应电动势,调整电位器S,使电流表读数为20mA。(该电动势为满度电动势减去室温对应电动势后的值)
例:在校验现场室温为7℃,输入信号为K,量程为0~1000℃的温度变送器标定,通过查表得知7℃对应电动势为0.277mV,1000℃对应电动势这41.269mV,反接后,电位差计输出0.277mV,调整电位器Z,使电流表读数为4mA;正接后电位差计输出读数为40.992mV(41.269mV~0.277mV),调整电位器S,使电流表读数为20mA。
九、热电阻温度变送器校验步骤:
1、标定时,按以上典型接线图接线,在输入端接入标准电阻箱(如ZX-25a),在输出端接上24VDC稳压电源并串接上标准电流表。
2、改变信号源发生器(电阻箱),使之等于量程的下限值,调整电位器Z,使电流表的读数为4mA,改变信号源,使之等于量程的上限值,调整电位器S,使电流表的读数为20mA即可。
例:输入型号为Pt100量程为0~100℃的温度变送器。正确接线后,电阻箱输出100Ω,调整电位器Z,使电流表读数为4mA;电阻箱输出读数为138.50Ω(即热电阻在100℃时相对应的电阻值),调整电位器S,使电流表的读数为20mA。

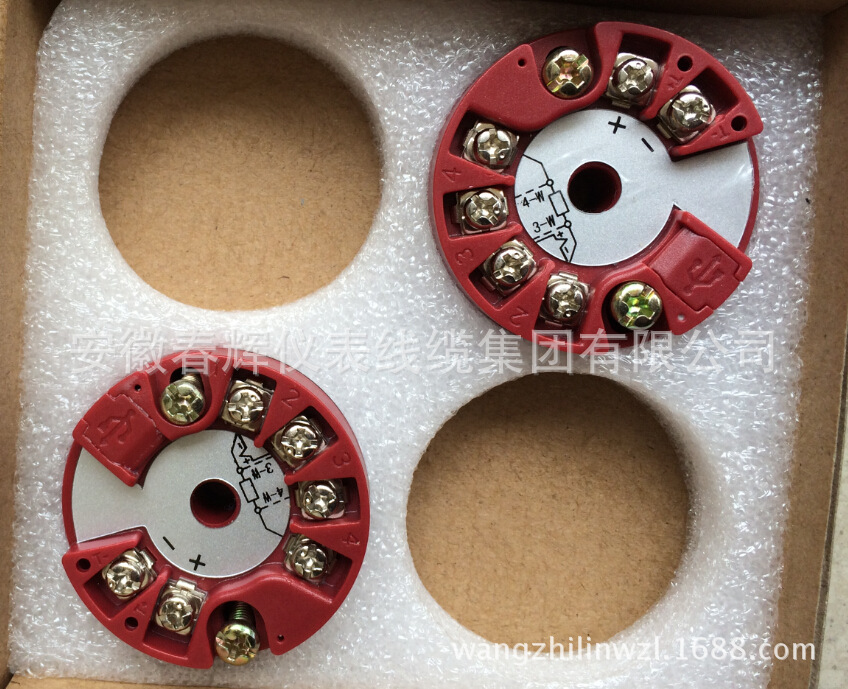

九、产品照片:
热电阻

undefined




热电偶


SBWR

温度变送器

undefined

undefined

undefined

undefined

undefined

undefinedundefined

undefinedundefined


undefinedundefined

undefinedundefined





undefinedundefined

undefinedundefined

温度可调型热电偶温度变送器
k型可调温度k型可调温度2
进口温度变送器
undefined


 undefined

undefined

undefined

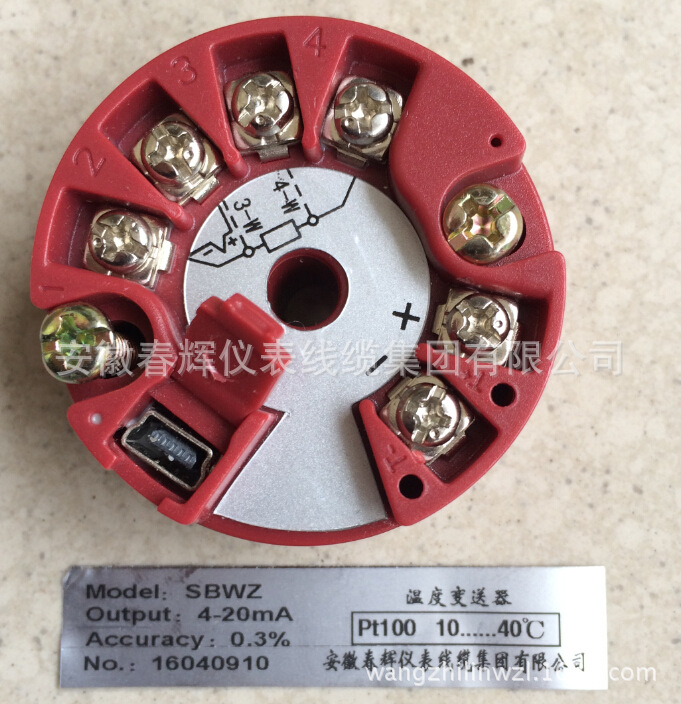

SBWZ

undefined

undefined

undefined

undefined

undefined

undefined

undefined









SBWZ-3
SBWZ-1
undefined

undefined

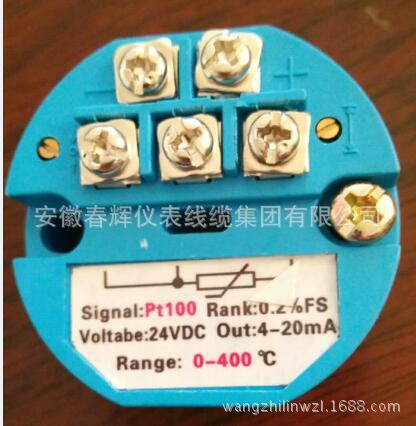

0-400度
