产品名称: 压力式远传温度计
产品型号: WTYY-1021 WTYY-1011 WTYY-1031
产品展商: 春辉
简单介绍
压力式远传温度计,液体压力式温度计以及由此的系列化温度仪表,克服了传统膨胀式温度计性能单一、短、性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。


压力式远传温度计的详细介绍


一、概述:
     压力式远传温度计,WTY-系列远传温度计 ,液体压力式温度计以及由此的系列化温度仪表,克服了传统膨胀式温度计性能单一、短、性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
二、压力式远传温度计性能:
      1.具有测温探头小,灵敏度高、线性刻度、等特点。
      2.具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。
      3.结构形式与同类产品相同,可替代。
三、压力式远传温度计参数:
    1、测温范围  -40~600℃
    2、环境温度-10~55℃
    3、相对湿度 ≤95%
    4、指示精度1.5级
    5、时间常数 ≤60S
    6、探头耐震 6Mpa
    7、探头直径:8-10mm、可动外螺纹:M272
    8、热电阻PT100(单路、双路输出)或4-20mA电流输出
四、压力式远传温度计型号及规格组成 :
1.WTY系列温度计编号规则
2.WTY系列温度计编号说明
① 编号中斜杠“/”前面型号部分,按《工业自动化仪表产品型号编写原则》的规定编写,“/”后面为规格部分,由我厂自行规定,若设计选型时因字符太长无法填写,可与我公司联系约定其它代号。
② 编号节中的仪表功能为基本功能,若要选择一项以上功能,请在编号中增加第三节“功能组合”,其中防震、电接头和高指示三者之间只能选择一种功能,防爆与电接头两者功能 也不能组合。③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如:“WTY-1033-X2-F 0~100℃ Φ1230010M的内容刹车管Pt100左接线盒”表示:该温度计为液体压力式带电接头双上限报警热电阻远传温度计,且带防腐套管,其具体尺寸为:温包直径12mm,插入深度300mm,刹车管软尾长10M。铂热电阻Pt100,左接线盒引线,安装螺纹为卡套螺纹M272。
五、压力式远传温度计规格与参数:
       1.基本参数
      环境温度:-10~+55℃  相对湿度:5~95%  指标度:1.5级
     时间常数:9秒(包聚四氟乙烯时为34秒)  热电阻分度号:Pt100或Cu50

热电阻精度等级:ZBY 301-85 B级  热电阻热响应时间:τ0.5=35秒(包聚四氟乙烯时为45秒)
      2.仪表量程

0点量程
0点量程
-4080  050  0100  0 150
0 200  0250  0300 0400
0500  0600
50 100    50150  100200
150250  200400  200500
200 600  300500  400600
3.WTY系列温度计功能组合与生产型号一览表:



    WTY-1□□□
    WTYY-1□ □□
    WTYZ-10□□
    WTYX-10□□
    WTYS-1□□□
   液体压力式温度计
   液体压力式热电阻远传温度计
   液体压力式防震温度计
   液体压力式点接点温度计
   液体压力式热电阻温度变送器(4-20mA输出
    WTYY-10□ □-X
    WTYS-10□□-X
    WTYY-10□□-Z
    WTYS-10□□- Z
    WTYY- 1□□□-B
    WTYY-10□□-BZ
    WTYS-1□□□- B
    WTYS- 10□□-BZ
    WTYY-1□□□-d
    WTYY-1□□□- dZ
    WTYS-1□□□-d
    WTYS-10□□-dZ
   液体压力式带电接点热电阻远传温度计
   液体压力式带电接点热电阻温度变送器
   液体压力式防震型热电阻远传温度计
   液体压力式防震型热电阻温度变送器
   液体压力式本安防爆型热电阻远传温度计
   液体压力式本安防暴防震型热电阻远传温度计
   液体压力式本安防暴型热电阻温度变送器
   液体压力式本安防暴防震型热电阻温度变送器
   液体压力式隔爆型热电阻远传温度计
   液体压力式隔爆防震型热电阻远传温度计
   液体压力式隔爆型热电阻温度变送器
   液体压力式隔爆防震型热电阻温度变送器
    WTY□-1□□ □-□F
   液体压力式防腐系列温度计




W T Y □- □ □ □-□□ □ □ □ □├常压可不标
│ │ │ │ │  │ │ │ │ │ │ │ │
│ │ │ │ │  │ │ │ │ │ │ │ └─-附加说明
│ │ │ │ │  │ │ │ │ │ │ └─── 安装螺纹
│ │ │ │ │  │ │ │ │ │ └-尾长直径×硬尾长×软尾长
│ │ │ │ │  │ │ │ │ └── 仪表量程
│ │ │ │ │  │ │ │ └─── ─功能组合──────────——————————Z→防 震


│ │ │ │ │  │ │ └─────- ───────── ————0→轴向        X→电接点

│ │ │ │ │  │ │                                                                1→径向        F→
│ │ │ │ │  │ └────表面直径──── —————1→Φ60      2→        B→本安型
│ │ │ │ │  └指示方式0→                       2→Φ80      3→       d→隔爆型
│ │ │ │ └小型指示    2→高指示                    3→Φ100    5→万向
│ │ │ └──仪表功能Y→ (Y2→双支电阻 ) 5→Φ 150
│ │ └── Z→ (YP→并联式)  X →单接点
│ └─── 弹性元件X→电接点───────X1 →上下限
└────温度仪表S→变送器                 X2 →双上限
轴向、径向和万向型
表面直径D(mm)
φ 60
φ 80
φ 100
φ 150
仪表
B
D1
B
D1
B
D1
B
D1
WTY
非电接点
温度计
36
68
36
85
36
105
36
155
WTY
带电接点
温度计
/
58
85
65
105
65
105
轴向WTY
温度计
径向WTY
温度计
万向WTY
温度计
WTYY或
WTYX型温度计
(航空插头)
WTYY或
WTYX型温度计
(接线盒)
WTYY-B或
WTYY-d型
防爆温度计
嵌装和挂装型
表面直径 D(mm)
φ 80
φ 100
φ 150
仪表
B
D2
B
D2
B
D2
WTY
非电接点温度计
54
95
54
115
54
165
WTY
带电接点温度计
76
95
74
115
74
165
嵌装WTYY温度计
(测温元件上部出线)
嵌装WTYS或
防爆温度计
挂装WTY温度计表头
挂装WTYY或WTYX温度计
(表头下部出线)




注:1、电接点、热电阻或温度变送器的出线装置一般位于表头下部,变送器出线装置采用防爆接线盒出线装置。
    2、嵌装和挂装型隔爆温度计,接线盒必须安放在测温元件上部,严禁放于表头下部。
    3、嵌装和挂装本安防爆温度计,接线盒一般安放在表头下部,也可以根据需要安放在测温元件上部。
    4、当仪表量程上限大于等于300℃时,安装螺纹由不锈钢材料制造,同时安装螺纹至表头尺寸 h=100毫米;当仪表量程上限小于300℃时,安装螺纹由H62黄铜制造 h=60毫米。
安装螺纹按以下方式表示:
    (1). 无固定螺纹:注“无”字;
    (2.) 活动内螺纹:在螺纹尺寸前加注“HN”字;
    (3). 活动外螺纹:在螺纹尺寸前加注“HW”字;
    (4). 固定螺纹:在螺纹尺寸前加注“GD”字;
    (5). 卡套螺纹:在螺纹尺寸前加注“K”字;
    (6). 固定法兰:在螺纹尺寸前加注“GF”两字;
    (7). 可动法兰:在螺纹尺寸前加注“DF”两字;
    (8). 卡套法兰:在螺纹尺寸前加注“KF”两字。



径向中间带接线盒

压力式远传温度计

压力式远传温度计压力式远传温度计

压力式远传温度计



压力式远传温度计

轴向带接线合

压力式远传温度计压力式远传温度计压力式远传温度计


WTYY-1031压力式远传温度计压力式远传温度计压力式远传温度计

轴向型WTYY-1022照片

压力式远传温度计

压力式远传温度计压力式远传温度计

压力式远传温度计压力式远传温度计

压力式远传温度计

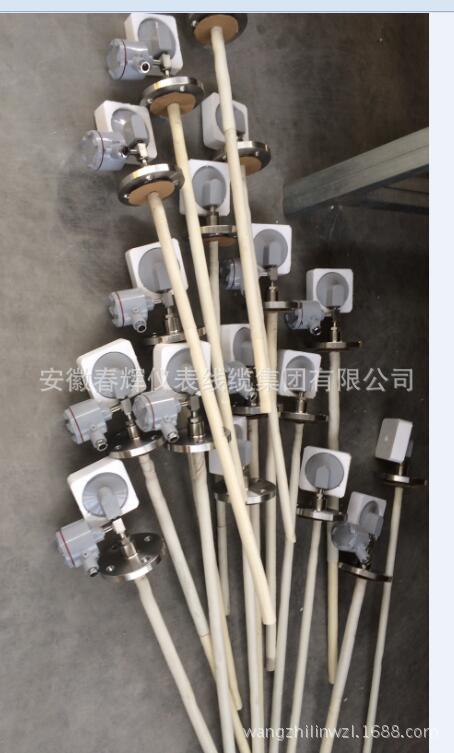

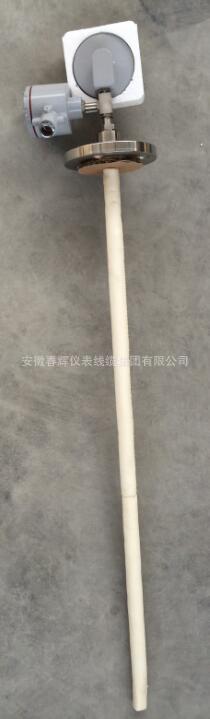

 WTYY-1031F(村四氟)

undefined
undefinedundefined
undefinedundefined

WTYY-1021B防爆型
undefinedundefined

现场安装照片:

undefined
undefined


 WTYY-1011
undefined
undefinedundefined
