产品名称: 液体压力式温度计
产品型号: WTYY-1021 WTYY-1011 WTYY-1031 WTYX-1021
产品展商: 春辉
简单介绍
液体压力式温度计以及由此的系列化温度仪表,克服了传统膨胀式温度计性能单一、短、性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。


液体压力式温度计的详细介绍

一、概述:
      液体压力式温度计以及由此的系列化温度仪表,克服了传统膨胀式温度计性能单一、短、性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
二、液体压力式温度计性能:
      1.具有测温探头小,灵敏度高、线性刻度、等特点。
      2.具有远传输出电阻信号(PT100),抗震性,耐腐蚀性及大功率开关信号等多种功能。
      3.结构形式与同类产品相同,可替代。
三、液体压力式温度计参数:
  1、测温范围  -40~600℃
  2、环境温度-10~55℃
  3、相对湿度 ≤95%
  4、指示精度1.5级
  5、时间常数 ≤60S
  6、探头耐震 6Mpa
  7、探头直径:8-10mm、可动外螺纹:M272
  8、热电阻PT100(单路、双路输出)或4-20mA电流输出

四、液体压力式温度计型号及规格组成
1.WTY
系列温度计编号规则:

编号中斜杠“/”前面型号部分,按《工业自动化仪表产品型号编写原则》的规定编写,

“/”后面为规格部分,由我厂自行规定,若设计选型时因字符太长无法填写,可与我公司联系

约定其它代号。
2.WTY
系列温度计编号说明:

编号节中的仪表功能为基本功能,若要选择一项以上功能,请在编号中增加第三节

能组合,其中防震、电接头和高指示三者之间只能选择一种功能,防爆与电接头两者功能

也不能组合。
3.WTY
系列温度计附加说明:
附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、热点阻分度号等以及其它要说明的内容。例如:“WTY-1033-X2-F 0100 Φ1230010M的内容刹车管Pt100左接线盒表示:该温度计为液体压力式带电接头双上限报警热电阻远传温度计,且带防腐套管,其具体尺寸为:温包直径12mm,插入深度300mm,刹车管软尾长10M。铂热电阻Pt100,左接线盒引线,安装螺纹为卡套螺纹M272

3.WTY系列温度计功能组合与生产型号一览表:





    WTY-1□□□

    WTYY-1□□□

    WTYZ-10□□

    WTYX-10□□

    WTYS-1□□□

   液体压力式温度计

   液体压力式热电阻远传温度计

   液体压力式防震温度计

   液体压力式点接点温度计

   液体压力式热电阻温度变送器(4-20mA输出)

    WTYY-10□□-X

    WTYS-10□□-X

    WTYY-10□□-Z

    WTYS-10□□-Z

    WTYY-1□□□-B

    WTYY-10□□-BZ

    WTYS-1□□□-B

    WTYS-10□□-BZ

    WTYY-1□□□-d

    WTYY-1□□□-dZ

    WTYS-1□□□-d

    WTYS-10□□-dZ

   液体压力式带电接点热电阻远传温度计

   液体压力式带电接点热电阻温度变送器

   液体压力式防震型热电阻远传温度计

   液体压力式防震型热电阻温度变送器

   液体压力式本安防爆型热电阻远传温度计

   液体压力式本安防暴防震型热电阻远传温度计

   液体压力式本安防暴型热电阻温度变送器

   液体压力式本安防暴防震型热电阻温度变送器

   液体压力式隔爆型热电阻远传温度计

   液体压力式隔爆防震型热电阻远传温度计

   液体压力式隔爆型热电阻温度变送器

   液体压力式隔爆防震型热电阻温度变送器

    WTY□-1□□□-□F

   液体压力式防腐系列温度计


含0点量程
无0点量程
-40~80℃  0~50℃  0~100℃  0~150℃
0~200℃  0~250℃  0~300℃ 0~400℃
0~500℃  0~600℃
50~100℃    50~150℃  100~200℃
150~250℃  200~400℃  200~500℃
200~600℃  300~500℃  400~600℃
六、型号说明:
     液体压力式温度计,防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表,克服了传统膨胀式温度计短、性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍,创造性地将铂或铜热电阻测温元件安装于测温元件内,实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。

W T Y □-1□ □ □-□/□ □ □ □ □├─耐 压(常压可不标)
│ │ ││  │ │ │ │ │ │ │ │ │
│ │ ││  │ │ │ │ │ │ │ │ └─-附加说明
│ │ ││  │ │ │ │ │ │ │ └───安装螺纹
│ │ ││  │ │ │ │ │ │ └-尾长(直径×硬尾长×软尾长)
│ │ ││  │ │ │ │ │ └──仪表量程℃                                                       ┌ Z→防 震
│ │ ││  │ │ │ │ └────功能组合───────────────── ——————┼ X→电接点
│ │ ││  │ │ │ └─────表 面 示 向- ──────────────——┐           ├ F→防 腐
│ │ ││  │ │ └────表面直径────────┬   1→Φ60                │           ├ B→本安型
│ │ ││  │ └指示方式0→单 指 示              ├ 2→Φ80             │            └ d→隔爆型
│ │ ││  └小型指示  └2→高指示               ├ 3→Φ100           ┌ 0→轴 向
│ │ │└──仪表功能Y→远 传 (Y2→双支电阻)   └ 5→Φ150       ├ 1→径 向
│ │ └──液 体 式  ├Z→防 震 (YP→并联式)     ┌ X →单接点    └┼ 2→嵌 装
│ └───弹性元件  ├X→电接点 ────────┼ X1 →上下限          ├ 3→挂 装
└────温度仪表  └S→变送器                   └ X2 →双上限           └ 5→万 向


轴向、径向和万向型
表面直径D(mm)
φ60
φ80
φ100
φ150
仪表
B
D1
B
D1
B
D1
B
D1

WTY
非电接点
温度计

36
68
36
85
36
105
36
155
WTY
带电接点
温度计

/
58
85
65
105
65
105
液体压力式温度计
液体压力式温度计
液体压力式温度计
液体压力式温度计
液体压力式温度计
液体压力式温度计
轴向WTY
温度计

径向WTY
温度计

万向WTY
温度计

WTYY或
WTYX型温度计
(航空插头)

WTYY或
WTYX型温度计
(接线盒)

WTYY-B或
WTYY-d型
防爆温度计

嵌装和挂装型
表面直径D(mm)
φ80
φ100
φ150
仪表
B
D2
B
D2
B
D2
WTY
非电接点温度计

54
95
54
115
54
165
WTY
带电接点温度计

76
95
74
115
74
165
液体压力式温度计
液体压力式温度计
嵌装WTYY温度计
(测温元件上部出线)
嵌装WTYS或
防爆温度计

挂装WTY温度计表头

挂装WTYY或WTYX温度计
(表头下部出线)

注:1、电接点、热电阻或温度变送器的出线装置一般位于表头下部,变送器出线装置采用防爆接线盒出线装置。
    2、嵌装和挂装型隔爆温度计,接线盒必须安放在测温元件上部,严禁放于表头下部。
    3、嵌装和挂装本安防爆温度计,接线盒一般安放在表头下部,也可以根据需要安放在测温元件上部。
    4、当仪表量程上限大于等于300℃时,安装螺纹由不锈钢材料制造,同时安装螺纹至表头尺寸h=100毫米;当仪表量程上限小于300℃时,安装螺纹由H62黄铜制造h=60毫米。

六.安装螺纹按以下方式表示:
(1). 无固定螺纹:注“无”字;
(2.) 活动内螺纹:在螺纹尺寸前加注“HN”字;
(3). 活动外螺纹:在螺纹尺寸前加注“HW”字;
(4). 固定螺纹:在螺纹尺寸前加注“GD”字;
(5). 卡套螺纹:在螺纹尺寸前加注“K”字;
(6). 固定法兰:在螺纹尺寸前加注“GF”两字;
(7). 可动法兰:在螺纹尺寸前加注“DF”两字;
(8). 卡套法兰:在螺纹尺寸前加注“KF”两字。


      液体压力式温度计



五、液体压力式温度计规格与参数:
  1.
基本参数

环境温度:-10+55  相对湿度:595%  指标度:1.5

  时间常数:9秒(包聚四氟乙烯时为34秒)  热电阻分度号:Pt100Cu50

  热电阻精度等级:ZBY 301-85 B  热电阻热响应时间:τ0.5=35秒(包聚四氟乙烯

  时为45秒)

2.仪表量程:

0点量程

0点量程

-4080  050  0100  0150

0200  0250  0300 0400

0500  0600

50100    50150  100200

150250  200400  200500

200600  300500  400600

 液体压力式温度计

液体压力式温度计

液体压力式温度计液体压力式温度计
液体压力式温度计

液体压力式温度计

液体压力式温度计液体压力式温度计

液体压力式温度计


液体压力式温度计
径向中间带接线盒

液体压力式温度计

液体压力式温度计液体压力式温度计

液体压力式温度计



轴向带接线合

液体压力式温度计液体压力式温度计液体压力式温度计

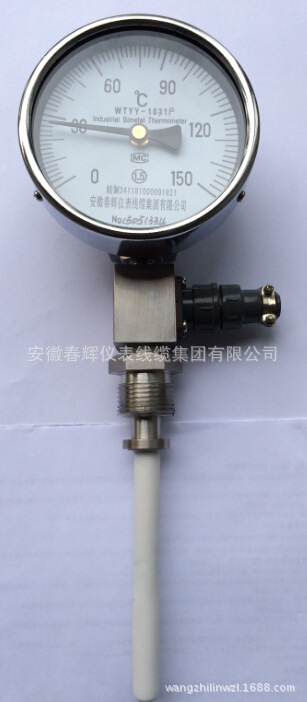

WTYY-1031液体压力式温度计液体压力式温度计

轴向型WTYY-1222照片

液体压力式温度计

液体压力式温度计液体压力式温度计

液体压力式温度计液体压力式温度计

液体压力式温度计
液体压力式温度计

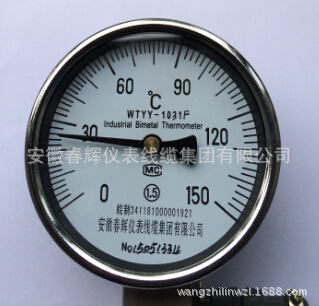

 WTYY-1031F(村四氟)

undefined
undefinedundefined
undefinedundefined

WTYY-1021B防爆型
undefinedundefined

现场安装照片:

undefined
undefined


 WTYY-1011
undefined
undefinedundefined
