产品[

双金属

]资料
如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 双金属
产品型号: WSS-481 WSS-483 WSS-485 WSS-581
产品展商: 春辉
简单介绍
双金属，双金属温度计是一种测量中低温的现场检测仪表。可以直接测量生产过程中的-80~+600度范围内液体、蒸汽和气体介质温度。


双金属的详细介绍


一、概述：
     双金属，双金属温度计是一种测量中低温的现场检测仪表。可以直接测量生产过程中的-80~+600度范围内液体、蒸汽和气体介质温度。
二、特点：
     1.现场显示温度  .
     2.,    使用;
     3.多种结构形式,可不同要求
三、工作原理：
    双金属，双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
四、参数：
    产品执行标准：JB/T8803-1998；GB3836-83
    标度盘公称直径：60、100、150
    精度等级：1.0、1.5
    热响应时间：≤40s
    防护等级：IP55
    角度调整误差：角度调整误差应不过其量程的1.0％
    回差：温度计回差应不大于基本误差限的
    重复性： 温度计重复性范围切应不大于基本误差限的1／2
五、测温范围：

测 温 范 围 ℃
适  应  范  围
工业、商业
实验室、小型
-80-+40
        √
         √
-40-+80
        √
         √
0-50
        √
         √
0-100
        √
         √
0-150
        √
         √
0-200
        √
         √
0-300
        √
         √
0-400
        √
         √
0-500
        √
         √

六、正常工作大气条件：

工 作 场 所
温 度 ℃
相 对 温 度 ％
掩 蔽 场 所
-25-+25
5-100
户 外 场 所
- 40-+85
5-100

七、测量端形式：


八、外形尺寸：

形 式
A
B
C
E
L
D
轴向型
65
23
73
-
75
100
150
200
300
400
500
750
1000
Φ6
Φ8
Φ10
105
23
73
-
155
23
73
-
径向型
65
50
110
34
105
50
110
34
155
50
110
34
135°向型
105
23
85
-
155
23
85
-
万向型
105
23
178
120
155
23
178
120

九、安装形式：

十、型号命名方式：

          W    S       S     4      8      1       F   型号示例
 十一、双金属温度计规格型号（选型服务电话13805506664）
       （公司还可按样品或图纸定做型号热电偶、热电阻、双金属温度计及法兰套管）
         1.轴向型双金属温度计：
型 号
测温范围℃
精度等级
保护管材料
规    格
安装固定装置
D
L
WSS-300
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-400
Φ100
WSS-500
Φ150
WSS-301
Φ60
可动外螺纹
WSS-401
Φ100
WSS-501
Φ150
WSS-302
Φ60
可动内螺纹
WSS-402
Φ100
WSS-502
Φ150
WSS-303
Φ60
固定螺纹
WSS-403
Φ100
WSS-503
Φ150
WSS-304
Φ60
固定法兰
WSS-404
Φ100
WSS-504
Φ150
WSS-305
Φ60
卡套螺纹
WSS-405
Φ100
WSS-505
Φ150
WSS-306
Φ60
卡套法兰
WSS-406
Φ100
WSS-506
Φ150
        2.径向型双金属温度计：
型 号
测温范围℃
精度等级
保护管材料
规    格（mm）
安装固定装置
D
L
WSS-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75
1 00
150
200
300
400
500
750
1000
无固定装置
WSS-410
Φ100
WSS-510
Φ150
WSS-311
Φ60
可动外螺纹
WSS-411
Φ100
WSS-511
Φ150
WSS-312
Φ60
可动内螺纹
WSS-412
Φ100
WSS-512
Φ150
WSS-313
Φ60
固定螺纹
WSS-413
Φ100
WSS-513
Φ150
WSS-314
Φ60
固定法兰
WSS-414
Φ100
WSS-514
Φ150
WSS-315
Φ60
卡套螺纹
WSS-415
Φ100
WSS-515
Φ150
WSS-316
Φ60
卡套法兰
WSS-416
Φ100
WSS-516
Φ150
        3.135度型双金属温度计：
型 号
测温范围℃
精度等级
保护管材料
规    格（mm）
安装固定装置
D
L
WSS-420
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-520
Φ150
WSS-421
Φ100
可动外螺纹
WSS-521
Φ150
WSS-422
Φ100
可动内螺纹
WSS-522
Φ150
WSS-423
Φ100
固定螺纹
WSS-523
Φ150
WSS-424
Φ100
固定法兰
WSS-524
Φ150
WSS-425
Φ100
卡套螺纹
WSS-525
Φ150
WSS-426
Φ100
卡套法兰
WSS-526
Φ150
        4.万向型双金属温度计：

型 号 测温范围℃ 精度等级
保护管材料
规    格
安装固定装置
D
L
WSS-480
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ100
75
100
150
200
300
400
500
750
1000
无固定装置
WSS-580
Φ150
WSS-481
Φ100
可动外螺纹
WSS-581
Φ150
WSS-482
Φ100
可动内螺纹
WSS-582
Φ150
WSS-483
Φ100
固定螺纹
WSS-583
Φ150
WSS-484
Φ100
固定法兰
WSS-584
Φ150
WSS-4285
Φ100
卡套螺纹
WSS-585
Φ150
WSS-486
Φ100
卡套法兰
WSS-586
Φ150
十二、安装方式 ：




十三、直形连接头规格：



代号
M
D
D1
D2
d
h
H
TH48A
M16X1.5
Φ36
Φ18
Φ14
Φ7
27
80
TH48B
M20X1.5
Φ40
Φ18
Φ14
Φ7
27
60
TH48C
M27X2
Φ47
Φ28
Φ22
Φ17
32
60
TH48D
M33X2
Φ55
Φ36
Φ30
Φ21
34
120
TH48E
NPT1/2
Φ39
Φ27
Φ21
Φ16
35
60
120
TH48F
NPT3/4
Φ47
Φ31
Φ25
Φ20
40
TH48G
NPT1
Φ47
Φ41
Φ35
Φ30
45




代号
M
D
D1
d
h
H
TH49A
M27X2
Φ47
Φ28
Φ18
30
90
TH49B
M33X2
Φ55
Φ36
Φ24
30
150
TH49C
NPT1/2
Φ39
Φ27
Φ16
30
90
TH49D
NPT3/4
Φ47
Φ31
Φ20
35
90
150
TH49E
NPT1
Φ47
Φ41
Φ30
40




代号
M
D
D1
d
H
TH50A
M16X1.5
Φ26
Φ28
Φ18
90
TH50B
M20X1.5
Φ30
Φ36
Φ24
150
TH50C
M27X2
Φ37
Φ27
Φ16
90
TH50D
NPT1/4
Φ16
Φ31
Φ20
90
150
TH50E
NPT1/2
Φ21
Φ41
Φ30
TH50F
NPT3/4
Φ34
Φ41
Φ30
十四、选型须知：
         1.型号
         2.表盘直径
         3.精度等级
         4.安装固定形式
         5.测温范围
         6.长度或插入深度
例A：万向型，表盘直径100，测温范围0-400℃，1．5级，活动外螺纹 M27x2, 长度450mm. WSS-481  0-400℃  L=450mm.  M27x2

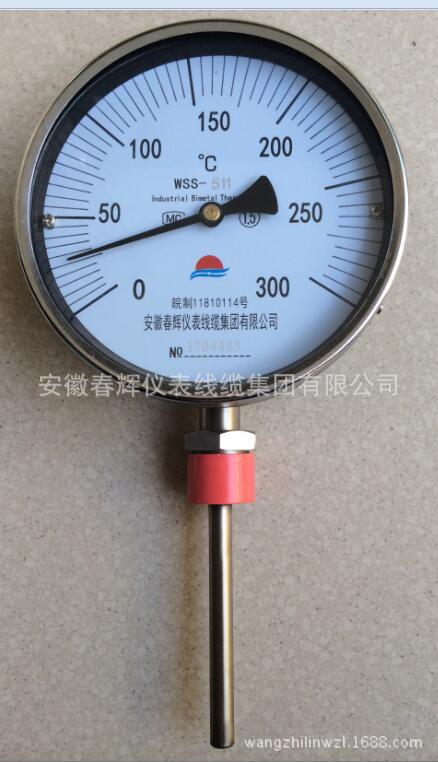

产品照片：




WSS-484照片：




undefinedundefined

undefined

undefinedundefinedundefined

511新511新合格证
