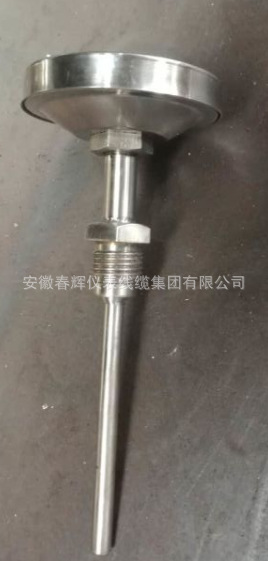

轴向型双金属温度计


一、概述：

    轴向型双金属温度计，双金属温度计是一种测量中低温的现场检测仪表。可以直接测量生产过程中的-80~+600度范围内液体、蒸汽和气体介质温度。
二、特点：
     1.现场显示温度  .
     2.,    使用;
     3.多种结构形式,可不同要求

三、工作原理：

    轴向型双金属温度计，双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

四、参数：

    产品执行标准：JB/T8803-1998；GB3836-83
    标度盘公称直径：60、100、150
    精度等级：1.0、1.5
    热响应时间：≤40s
    防护等级：IP55
    角度调整误差：角度调整误差应不过其量程的1.0％
    回差：温度计回差应不大于基本误差限的
    重复性： 温度计重复性范围切应不大于基本误差限的1／2

五、测温范围：

六、正常工作大气条件：

七、测量端形式：



八、外形尺寸：

九、安装形式：



十、型号命名方式：


 十一、双金属温度计规格型号：

       （公司还可按样品或图纸定做型号热电偶、热电阻、双金属温度计及法兰套管）
       轴向型双金属温度计型号：



型 号	测温范围℃	精度等级	保护管材料	规    格		安装固定装置
				D	L
WSS-300	-80-+40  0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti   304   316   316L   哈氏C-276	Φ60	75      100     150     200     300     400     500     750     1000	无固定装置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可动外螺纹
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可动内螺纹
WSS-402				Φ100
WSS-502				Φ150

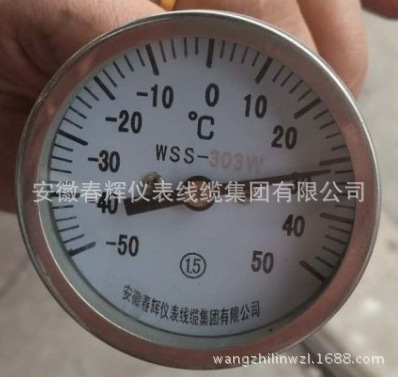

WSS-303				Φ60		固定螺纹
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法兰
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺纹
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法兰
WSS-406				Φ100
WSS-506				Φ150







十三、直形连接头规格：













十四、选型须知：
     型号
     表盘直径
     精度等级
     安装固定形式
     测温范
     长度或插入深度
